FFTアナライザー
SpectraPLUS-DT
Industrial Edition
(最大16ch)
- 【価格】
490,000円（税込：539,000円）
SpectraPLUS-DTは最大処理チャンネル数16ch対応、最大サンプリングレート2MHｚの高機能FFTアナライザーソフトウェアです。
地震動から超音波までをカバーする高性能モデルです。
● 仕様
| 仕様 | 機能 | 適用 |
|---|---|---|
| 標準仕様 | Windows XP/Vista/7対応 | チャンネル：シングル(Single) チャンネルモード(max.16ch) 動作モード：Real Timeモード プロット(Plot)：Spectrum/Time Series/Phase 表示ビュー ナローバンド表示：FFT sizes 32,768points オクターブバンド表示：1/1,1/3 Oct. キャリブレーション：V, mV, dBV, dBu, PA, psi, SPL, acceleration ユーテリティ：ピーク周波数・アンプリチュード、トータルパワー、 カーソル測定機能、トリガーリング、マーカ表示、多重表示(Overlays)機能 |
| 録音/後処理機能 | ダイレクトハードディスクレコーディング/プレイバック ファイルインポート・エクスポート WAVファイル後処理機能、デジタルフィルタ |
|
| 高分解拡張機能 | ナローバンドモード：最大1,048,576points オクターブバンドモード：最大1/96oct. 最大サンプリングレート：200kHz(24bits) |
|
| スケーリング/キャリブレーション拡張機能 | チャンネル別スケーリング/キャリブレーション Acceleration to Velocity コンバート ノイズ/バイブレーションスケーリング、Power Specral Densityスケーリング |
● 構成
| SpectraPLUS-DT Industrial | 1枚 |
| Edition本体 | （CD） |
| USBドングル (ライセンスキー) | 1個 |
● システム構成例
 |
● オプション
| 機能 | 適用 |
|---|---|
| コンポジット(Composite)チャンネルモード | 伝達関数処理機能(max.16ch) コンプレックストランスファー、コヒーレンス、アベレージ/クロス・スペクトラム、 マルチチャンネルアベレージング |
| シグナルジェネレータ | 供給信号：Pink/ White noise/ Noise Burst/ Swept Sine/ 1kHz tone/ Multiple Tones/ Saw/ Square/ Pulse/ IMD test tones/ User Defined |
| Spectrogramプロット(Plot) | アンプリチュードを階調、色調で表し、周波数対レベルの時間変化をサーモグラフィー的（ソノグラフ）に表示します。Ｙ/Ｘ軸の入れ替えが可能です。「3-D Surface」Plotの俯瞰図です。 |
| 3-D Surfaceプロット(Plot) | スペクトラムの時系列データを3次元(ウォータフォール)表示します。 |
| ひずみ解析機能 | THD, THD+N, IMD, SNR, NF, SINADを個別に窓表示します。 THD+N 対 Frequency 自動測定機能 |
| 残響・音響測定機能 | Reverberation Time (RT60)測定 Equivalent Noise (Leq)測定 |
| 自動測定ツール | オートメーションインターフェースAPI：C++、VB、Excel、他 データロギング |
● 機能比較表
| 概要＼モデル | PLUS-DT Industrial Edition | PLUS Professional Edition |
|---|---|---|
| 対応Windows OS | 2000/XP/Vista/7 | 9x/Me/2000/XP/Vista/7 |
| 分解能(FFTサイズ) | 32,368/～1,048,576 | 32,368/～1,048,576 △ |
| 最大サンプリングレート，ADC/DAC | 2MHz/8～24Bit | 200kHz/8～24Bit△ |
| 最大処理チャンネル数 | 16 | 2 △ |
| リアルタイムモード | ○ | ○ |
| レコーダー/ポストプロセスモード | △ | △ |
| スペクトラビュー表示 | ○ | ○ |
| オクターブバンドスケール表示 | ○ | ○ |
| ナローバンド表示 | ○ | ○ |
| タイムシリーズビュー表示 | ○ | ○ |
| フェーズビュー表示 | ○ | ○/△ ※2 |
| 3-Dサーフェースビュー表示 | △ | △ |
| スペクトログラムビュー表示 | △ | △ |
| THD vs 周波数スィープ表示 | △ | △ |
| ロックシグナルジェネレータチャンネル機能 | × | △ |
| トータルパワーバー表示 | ○ | ○ |
| ピーク周波数/アンプリチュード表示 | ○ | ○ |
| トリガーリング機能 | ○ | ○ |
| データ表示マーカー機能 | ○(8points) | ○(8points) |
| オーバーレイ(重ね書き)機能 | ○(7ch) | ○(7ch) |
| アベレージ/ピークホールド機能 | ○ | ○ |
| X/Yステレオフェーズ表示 | × | △ |
| デシメーション(DECIMATION)機能 | × | ○(～50:1) |
| チャンネル別レベル校正、表示単位設定機能 | ○ | △ |
| ウェイティング (A,B,C)機能 | ○ | ○ |
| スムーシングウィンドウ (窓関数) | ○ | ○ |
| スムーススペクトラム機能 | ○ | ○ |
| Compute Cepstrum機能 | ○ | ○ |
| Eqivalent Noise Levelオプション | △ | △ |
| マイク特性補償機能 | ○ | ○ |
| Compute and Display機能 | ○ | ○ |
| データロギング機能 | △ | △ |
| デジタルフィルタ機能 | ○ | ○ |
| マクロコマンドプロセッサ機能 | × | △ |
| オートメーションツール機能 | △ | × |
| ディレーファインダー機能 | × | △ |
| 自動残響測定(RT60)機能 | △ | △ |
| インポート/エクスポート対応 | ASCII,Binary,WAV,WFT | ASCII,Binary,WAV,WFT |
※1：使用する信号入力デバイスの仕様に依存します。
※2：フェーズスコープ機能
ナローバンド表示モード (デュアルチャンネル表示モード)の表示例
「Overlays」はデータメモリ機能です。各メモリにストレージしたデータはアクティブデータと一緒に重ね書き可能です。
各メモリデータは「Options」機能によりファイル保存(テキストフォーム)、また読み込み表示することができます。データファイルは表計算ソフトなどで利用することができます。グラフ右サイドのバーはトータルパワー値を示します。
オクターブバンド表示モードの表示例

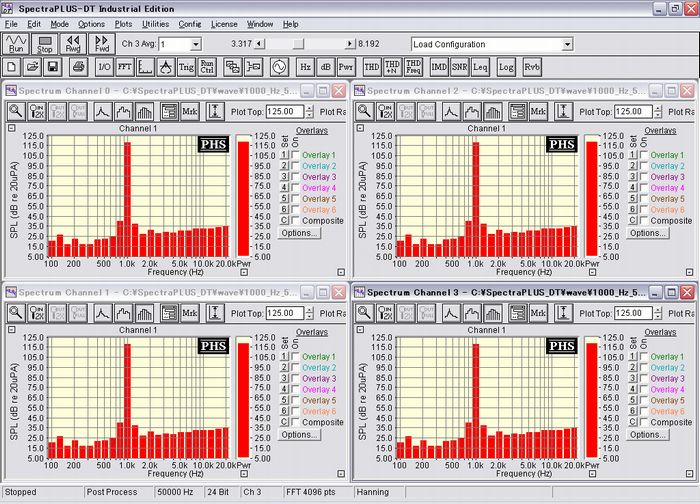

4chの表示例
16chの表示例
設定バンド幅は「1/1、1/3(標準仕様)」～ 最大「1/96(オプション仕様)」Oct.です。
Time Series(オシロスコープモード)の表示例
タイムシリーズ アンプリチュード表示モード:「Ｙ軸：アンプリチュード、Ｘ軸：時間」のオシロスコープと同様の表示フォームです。
Phaseの表示例
周波数間位相を表示します。2ch表示モードオプションを搭載することにより、チャンネル間位相表示が可能となります。
多重表示(Overlays)機能
Overlaysは、データの多重表示を可能にしますのでデータの比較観察を容易にします。
スケーリング/キャリブレーション拡張機能

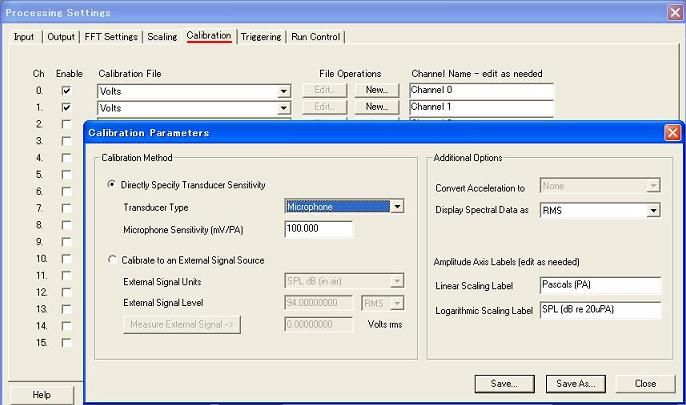

アンプリチュード/レベルを絶対値単位で表示するためのレベル校正をします。画面はトランスデューサー(変換器)タイプがマイクロホンの例で、マイクロホンの感度(mV/Pa)を入力します。
