胎動記録装置
- 【価格】
1,200,000円（税込：1,320,000円）
新開発した体動記録用の超高感度センサです。センサ技術で培ったエレクトレットコンデンサマイクロホン（ECM）と振動センサの原理に基づく独創的なセンサです。
妊娠中の母親が安心して妊娠期を過ごすために、胎児の動きを家庭で簡単にモニタできるホームモニタリングシステムに構成可能です。センサは、妊婦の腹部に装着します。胎児のWell－beingを知るため、周産期の臨床検査法としての研究が進められています。
* FMAM研究会（Fetal Movement Acceleration Measurement 略して、エフマムといいます。）で行っています。当社も参加しています。
● 詳細
| ■安全 | ・・・・・ | 偏極電圧（200V）不要 |
| ■小型、軽量 | ・・・・・ | Φ30×（H）19.7mm 重さ20g |
| ■超高感度 | ・・・・・ | 母体動センサ 150mV/0.1G 胎動センサ 800mV以上/0.1G |
| ■高い安定性と効率的な電気信号変換 | ・・・・・ | プリアンプとセンサが一体 |
| ■フラットな特性 | ・・・・・ | 広くて平たんな周波数特性 |
● 仕様
| 感度 | 母体動センサ | 150mV/0.1G |
| 胎動センサ | 800mV以上/0.1G | |
| 周波数特性 | 1Hz～200Hz | |
| 直線性 | ＋/－3dB（周波数40Hz、0.98m/s2以下） | |
| サイズ・重さ | Φ30×(H)19.7mm ・ 重さ約20g（ケーブルは含まない） | |
 |
● システム構成

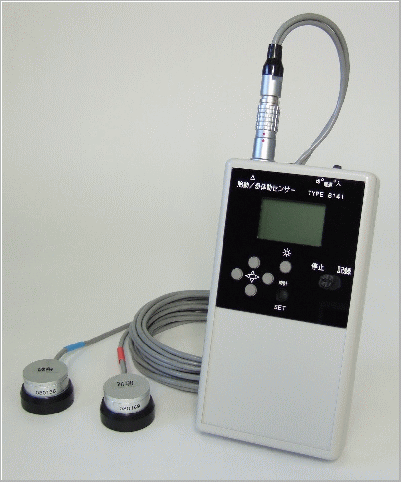

| ポータブル型のFMAM胎動記録装置（TYPE8141）と組み合わせると、体動センサ（TYPE7055）からの出力信号を増幅し、フィルター処理後AD変換し、メモリーカード（MMCカード）に計測データを保存することができます。データは専用のソフトでパソコンに取り組むことができます。 | |
 |  |
● 仕様
| 入力チャンネル | 2CH（母親センサ及び胎児センサ入力）LEMOコネクタ |
| フィルター | L.P.F. カットオフ周波数；30Hz 減衰率；-12dB/oct H.P.F. カットオフ周波数；1Hz 減衰率；-12dB/oct |
| 増幅回路 | 各チャンネル独立回路 |
| モニター信号出力 | 2チャンネル（母親センサ及び胎児センサ波形出力） ＋/-1V/レンジフルスケール（レシーバージャック） |
| 表示器 | バックライト付液晶表示器（128×64ドット） |
| CPU | 16Bit（日立 H8 3687） |
| AD | １０Bit（CPU内蔵） サンプリング周波数500Hz（2ms）/CH |
| 外部メモリー | マルチメディアカード（MMC） 容量；256MByte以上 |
| 記録時間 | 24時間 2msec（サンプリング周波数）/2CH 3Byte/データ/2CH 1500Byte/秒 → 5.4MByte/時間 → 129.6MByte/日 129.6MByte/全データ量 |
| データ内容 | 記録スイッチスタートで、カレンダーをファイル名として作成 <例> 060710193216.dat・・・06/07/10 19:32:16記録スタート <データ内容> 2ms毎に3Byte（2CH）データを停止スイッチが押されるまで連続記録 |
| 電源 | 単3形アルカリ乾電池 4本 連続使用時間；24時間 |
| 外径寸法 | 77（W）×27（H）×140（D） |
| ケース材質 | 難燃性 ABS ライトグレー |
