圧電型加速度ピックアップ/
プリアンプ内蔵型
加速度ピックアップ
加速度ピックアップは機械や装置などの振動体に固定あるいは接触させて加速度や振動を検出するセンサーです。
アコーの加速度ピックアップは、一円玉の1/5(0.2g)のTYPE 7302、温度範囲はタイプにより-50℃～+160℃まで、あらゆるニーズに応えられる様々なタイプを揃えております。
プリアンプ内蔵型は高価なチャージアンプが不要でローノイズケーブルを延長することができ、測定コストの削減につながります。
● 小型3軸10mm×10mmキュービック加速度ピックアップ登場
| プリアンプ内蔵小型3軸加速度ピックアップ | マイクロホンと小型3軸加速度ピックアップの システム構成例 |
 |  |
● 仕様
| 型式 | TYPE 7803A |
| 特長 | 小型3軸 |
| 構造 | シェア型 |
| 感度 mV/m/s² | 1.0 |
| 周波数範囲 Hz(±5%) | X、Y軸:2～10,000 Z軸:2～15,000 |
| 周波数範囲 Hz(±3dB) | X、Y軸:0.5～15,000 Z軸:0.5～20,000 |
| 共振周波数 kHz | 55 |
| 最大使用加速度 m/s² | 5,000 |
| 最大横感度 % | 5 |
| 耐衝撃性 m/s² | 30,000 |
| 使用温度範囲 ℃ | -50～+120 |
| 供給電源電圧 VDC | 21～30 |
| 定電流 mA | 2.0～10.0 |
| 出力インピーダンス Ω | 100 |
| コネクタ | CZ664 |
| ケーブル | BC-0061 |
| ケース材質 | チタン |
| 外形・寸法 mm | 10(W)x10(D)x10(H) |
| 質量 g | 4.4 |
| 取付ネジ | M3 メネジ |
● 外形・寸法
 |
● ブロック図
 |
● A/D変換器 NI USB-9234
| A/D変換器 NI USB-9234は、NI 9234モジュールとNI USB-9162キャリアで構成された持ち運びに便利なUSBバス電源タイプのIEPEにも対応する4チャンネルA/D変換器です。 |
 |
● 小型3軸加速度ピックアップ用マウントベース
| 小型ピックに専用設計されたカンタン・正確にピックを設置できる大変便利な使い捨て接着台座です。 |
 |
● 仕様
| 材質 | ABS樹脂 |
| 数量 | 5個/1パック |
● 電荷出力型加速度ピックアップ
| 型式 | TYPE 7302 | TYPE 7303 | TYPE 7304 | TYPE 7344A |
| 外観 ※画像をクリックすると拡大表示します |  |  |  |  |
| 特長 | 超小型 | 小型防水 | 小型リング | 小型・計量 |
| 構造 | シェア型 | ペンディング型 | シェア型 | |
| 感度 pC/m/s² | 0.035 | 1.84 | 0.2 | 0.3 |
| 周波数範囲 Hz(±5%) | fc ～ 6,000 | fc ～ 1,300 | fc ～ 10,000 | fc ～ 15,000 |
| 周波数範囲 Hz(±3dB) | fc ～ 20,000 | fc ～ 2,000 | fc ～ 20,000 | |
| 共振周波数 kHz | 60 | 5 | 60 | |
| 最大使用加速度 m/s² | 100,000 | 5,000 | 50,000 | |
| 最大横感度 % | － | 5 | ||
| 耐衝撃性 m/s² | 100,000 | 10,000 | 100,000 | |
| 使用温度範囲 ℃ | -50 ～ +160 | -20 ～ +120 | -50 ～ +160 | -20 ～ +150 |
| コネクタ | ケーブル直出し | 横 マイクロコネクタ(M3) | ||
| ケーブル | － | BC-0065 | ||
| ケース材質 | チタン | ステンレス | チタン | |
| 外形・寸法 (コネクタ除く) mm | Φ3.5×2.5(H) | 4(W)×13(D)×4(H) | Φ8×5.4(H) | 7(Hex)×10.5(H) |
| 質量 g | 0.2 | 1.3 | 1.9 | 2 |
| 取付ネジ | 接着 | ボルト(M2) 又は接着 | M3 メネジ | |
| 外観図 mm ※画像をクリックすると拡大表示します |  |  |  |  |
| 型式 | TYPE 7351A | TYPE 7350A | TYPE 7323A | TYPE 7323B |
| 外観 ※画像をクリックすると拡大表示します |  |  |  |  |
| 特長 | 汎用 | 超小型3軸 | 小型3軸 | |
| 構造 | 圧縮型 | シェア型 | ||
| 感度 pC/m/s² | 5.0 | 0.04 | 0.16 | |
| 周波数範囲 Hz(±5%) | fc ～ 8,000 | fc ～ 7,000 | fc ～ 5,000 | fc ～ 10,000 |
| 周波数範囲 Hz(±3dB) | fc ～ 12,000 | fc ～ 10,000 | fc ～ 20,000 | fc ～ 15,000 |
| 共振周波数 kHz | 40 | 30 | 60 | 40 |
| 最大使用加速度 m/s² | 16,000 | 25,000 | 10,000 | |
| 最大横感度 % | 5 | |||
| 耐衝撃性 m/s² | 20,000 | 50,000 | 100,000 | |
| 使用温度範囲 ℃ | -40 ～ +150 | -50 ～ +160 | -20 ～ +160 | |
| コネクタ | 上 ミニチュア コネクタ | 横 ミニチュア コネクタ | ケーブル直出し | 横 マイクロ コネクタ(M3) |
| ケーブル | BC-0062 | － | BC-0065 | |
| ケース材質 | ステンレス | チタン | ||
| 外形・寸法 (コネクタ除く) mm | 14(Hex)×25(H) | 14(Hex)×30(H) | 8(W)×7(D)×5.5(H) | 17(W)×9(D)×7(H) |
| 質量 g | 25 | 29 | 1.2 | 5.2 |
| 取付ネジ | M6 メネジ | 接着 | ||
| 外観図 mm ※画像をクリックすると拡大表示します |  |  |  |  |
● プリアンプ内蔵型加速度ピックアップ
| 型式 | TYPE 7826 | TYPE 7823B | TYPE 7820A | TYPE 7861IS |
| 外観 ※画像をクリックすると拡大表示します |  |  |  |  |
| 特長 | 小型 | 汎用 | 本質安全防爆構造 (バリア付) |
|
| 構造 | シェア型 | 圧縮型 | ||
| 感度 mV/m/s² | 1 | 5 | ||
| 周波数範囲 Hz(±5%) | 3 ～ 10,000 | 10 ～ 6,000 | 6 ～ 5,000 | |
| 周波数範囲 Hz(±3dB) | 1.5 ～ 16,000 | 5 ～ 10,000 | 3 ～ 10,000 | |
| 共振周波数 kHz | 45 | 40 | 35 | |
| 最大使用加速度 m/s² | 2,200 | 440 | 720 | |
| 最大横感度 % | 5 | |||
| 耐衝撃性 m/s² | 10,000 | 49,000 | 5,000 | |
| 使用温度範囲 ℃ | -30 ～ +110 | -50 ～ +110 | -20 ～ +110 | |
| 供給電源電圧 VDC | 15 ～ 25 | 15 ～ 36 | 15 ～ 25 | |
| 定電流 mA | 0.5 ～ 5.0 | 0.5 ～ 10.0 | 0.5 ～ 5.0 | |
| 出力インピーダンス Ω | 100 | 300 | 100 | |
| コネクタ | 上 マイクロ コネクタ(M3) | 横 マイクロ コネクタ(M3) | 横 ミニチュア コネクタ | 上 TNC コネクタ |
| ケーブル | BC-0065 | BC-0064 | TNCケーブル | |
| ケース材質 | チタン | ステンレス | ||
| 外形・寸法 (コネクタ除く) mm | 7(Hex)×11.5(H) | 9(Hex)×11.5(H) | 14(Hex)×18.5(H) | 17(Hex)×40.5(H) |
| 質量 g | 1.9 | 2.9 | 10 | 52 |
| 取付ネジ | M3 メネジ | M6 メネジ | ||
| 外観図 mm ※画像をクリックすると拡大表示します |  |  |  |  |
| 型式 | TYPE 7828 | TYPE 7803A | TYPE 7803B | TYPE 7803C |
| 外観 ※画像をクリックすると拡大表示します |  |  |  |  |
| 特長 | 汎用 | 小型3軸 | 汎用3軸 | |
| 構造 | シェア型 | |||
| 感度 mV/m/s² | 100 | 1 | 10 | 1 |
| 周波数範囲 Hz(±5%) | 10 ～ 1,500 | XY軸 2 ～ 10,000 Z軸 2 ～ 15,000 | 1 ～ 5,000 | |
| 周波数範囲 Hz(±3dB) | 5 ～ 2,000 | XY軸 0.5 ～ 15,000 Z軸 0.5 ～ 20,000 | 1 ～ 8,000 | |
| 共振周波数 kHz | 8 | 55 | 35 | |
| 最大使用加速度 m/s² | 40 | 5,000 | 400 | 4,000 |
| 最大横感度 % | 5 | |||
| 耐衝撃性 m/s² | 3,000 | 30,000 | ||
| 使用温度範囲 ℃ | -20 ～ +110 | -50 ～ +120 | -50 ～ +110 | |
| 供給電源電圧 VDC | 24 | 21 ～ 30 | 21 ～ 24 | |
| 定電流 mA | 0.5 ～ 5.0 | 2.0 ～ 10.0 | 0.5 ～ 10.0 | |
| 出力インピーダンス Ω | 50 | 100 | 1,000 | |
| コネクタ | 横 ミニチュア コネクタ | CZ664 | DR-4S-4 | |
| ケーブル | BC-0064 | BC-0061 | ||
| ケース材質 | ステンレス | チタン | ||
| 外形・寸法 (コネクタ除く) mm | 35(Hex)×29(H) | 10(W)×10(D)×10(H) | 14.2(W)×14.2(D)×14.2(H) | |
| 質量 g | 270 | 4.4 | 11.1 | |
| 取付ネジ | M6 メネジ | M3 メネジ | M5 メネジ | |
| 外観図 mm ※画像をクリックすると拡大表示します |  |  |  |  |
● 原理
| 圧電型加速度ピックアップは、圧電素子に機械的な力が加わってひずみが生じると電荷を発生する圧電効果を利用したセンサーです。 以下の特長がある為、振動計測の幅広い分野で広く使用されています。 |
● 特長
| ・機械的強度が強く、広いダイナミックレンジと周波数範囲を持つ。 ・電荷応答型のため静的感度を持たない。 ・圧電効果を利用しているため外部電源不要。 ・ダンパーがないため経時特性に優れている。 ・小型、軽量である。取り付けし易い。 |
 |
| 測定対象(振動体)に固定されたベースとおもりにより加わった加速度は圧電素子に力として与え、ベースとおもりの相対変位により加速度を検出します。圧電素子は加速度に比例した電荷を出力します。これを計測することにより、加速度を知ることができます。 圧電素子への力の加わり方の違いにより圧縮型、シェア型(せん断型)などがあります。圧縮型は圧電素子がベースとおもりの間にある構造です。圧縮型は機械的強度が強く、例えば衝撃を伴うような変動振動の計測にも向いています。 シェア型は力によって圧電素子にせん断力が働くような構造です。シェア型は温度変化の影響を受けにくいという特長があります。 |
● 電荷出力型とプリアンプ内蔵型
| 圧電素子に力が加わると電荷が発生します。その電荷量で表示された値を電荷感度といいます(単位はpC/(m/s²))。圧電型ピックアップの出力はノイズの影響を受けやすい為ローノイズケーブルを使用し、電荷出力型で振動を計測する時はチャージアンプを用いて電荷を電圧に変換します。 プリアンプ内蔵型は、電荷出力型にプリアンプ(インピーダンス変換器)を内蔵させた構成です。加速度に比例した電圧出力が直接測定できます(単位はmV/(m/s²))。高価なチャージアンプが不要、ローノイズケーブルを使わなくてもケーブルを延長することができます。 |
 |
● 定電流回路について
 |
| プリアンプ内蔵型ピックアップは、加速度に比例した電圧出力を直接測定できます(単位はmV/(m/s²))。プリアンプへの電源供給を定電流型にすることにより、信号(電圧の変化)と電源供給(定電流)を信号線1本で共有することができます。高価な多芯ケーブルを必要とせず安価な同軸ケーブル(信号線1本)を使用することができます。 |
● 定電流回路の原理
| 常に一定の電流を流すために定電流ダイオード(CRD:Current Regulative Diode)を用います。CRDは図に示すように、電圧が変動しても、その影響をほとんど受けることなく一定の電流を流します。 R とC により信号(交流成分)だけを出力し、RによりFFT、デジタルマルチメーターなどの高入力インピーダンスを接続しても安定した信号を得ることができます。 |  |
● 加速度ピックアップの測定例
 |
| 音楽ホール、あるいは集合住宅(マンション)やホテルの建設計画では、地面に杭を打ち込む建屋構造、その建物に求められる“静けさ”などの特長により、計画地に地下鉄が近接している場合は、鉄道による騒音・振動が固体伝搬して建屋への騒音発生要因となることもあるため地下鉄振動を測定する場合があります。 振動規制法に関わる新幹線鉄道振動や道路交通振動などは「振動レベル」を測定、評価しますが、例えば、この様な地下鉄騒音・振動よる固体伝搬音を検討する場合は周波数分析が必要となります。 車輪がレール上を通過するときに枕木、バラストなどを通して振動を発生させ、沿線に振動が伝わります。この場合、レール継目、ジョイント部などは大きな衝撃振動源となります。速度や車両数により異なり、振動伝搬の様相を知るためには同時多点計測は大変便利です。また、防振システムなどの評価にも威力を発揮します。 |

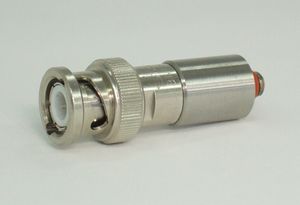

● チャージコンバータ CA3145
| チャージコンバータは電荷信号を電圧信号に変換する小型のチャージアンプです。 電荷出力型加速度ピックアップの場合、チャージアンプが必要になりますが、FFTアナライザーなどのBNC端子(定電流対応)へ直接接続するこができます。 |  |
| 利得 | 1mV/pC±2.5%(9.75～10.25) 入力信号源静電容量 1000～2000pF 駆動電源電流 2mAの時 at.160Hz 1mV/pC±5.0%(9.50～10.50) 入力信号源静電容量 1000～5000pF 駆動電源電流 2mAの時 at.160Hz |
| 出力インピーダンス | 500Ω以下 |
| 周波数範囲 | 2～50kHz(±3dB以内) |
| 最大出力電圧 | 10Vp-p |
| DC出力電圧 | 10V±2.0 |
| 雑音レベル(入力換算) | 0.05pCrms以内 入力信号源静電容量 3500pF、 駆動電源電流 2mAの時 at.2～50kHz |
| 入出力位相差 | 180° |
| 使用温度範囲 | 0～+50℃ |
| 使用湿度範囲 | 85%RH (結露しない事) |
| 保存温度範囲 | -20～+80℃ |
| 入力信号源絶縁抵抗 | 5000MΩ以上 |
| 入力信号源静電容量範囲 | 5000pF以下 |
| 本体質量 | 約20g |
| 電源 | DC18～36V、2.0～20mA定電流 |
| 入力コネクタ | ミニチュアコネクタ (ネジ 10-32UNF) |
| 出力コネクタ | BNCプラグ |
| 本体構造 | 非絶縁 |
| 外形・寸法 | φ15×40(L) mm |
| 外装ケース材質 | ステンレススチール(SUS303) |
● 測定システム例
| プリアンプ内蔵型加速度ピックアップであれば、ミニチュアコネクタケーブル1本とミニチュアBNCコネクタでサウンドカード(TYPE 8833A)に接続し、FFTアナライザソフト(SpectraPLUS)を使ってカンタンに測定、周波数分析することができます。 |
 |
● 【設置方法】
スタッド、マウントベースがカンタン・便利です
| 加速度ピックアップの取り付けで大事なのは、ベース底面と振動体表面を強く完全に密着させることです。そのために、加速度ピックアップのベース面は精度良い平面仕上げになっています。振動体表面をフラット研き、接触面にグリスなどを塗り、固定ネジを使ってスパナでしっかり締め付け固定することが最も理想的です。 アコーの固定台座（スタッド）を用いれば、被測定個所に機械加工なしに接着するだけで、フラットなネジ止め可能な測定点が固定され、信頼性の高い振動計測が可能になります。 小型3軸加速度ピックアップ用マウントベースは、小型ピックアップに専用設計されたカンタン・正確にピックを設置できる大変便利な使い捨て接着台座です。 |  |
| 加速度ピックアップ固定する上で重要な事はベース底面と振動体表面を強く完全に密着させることです。そのために、加速度ピックアップのベース底面は上仕上げ面になっており、その中心にはピックアップ固定用のネジ穴があいています。振動体表面をできるだけフラットに研ぎさらにシリコンオイルを塗り固定ネジを使ってスパナで締め付けたり、マグネットを使ってしっかり固定することが最も理想的です。固定状態の善し悪しは特に高域周波数に大きな影響を与えます。 しかし、測定現場でこのような条件を揃えることは不可能な場合が多く、たとえヤスリなどで表面を磨いてもフラットな面にすることは難しいです。そのような場合にシリコンオイルは有効で少々のデコボコ面でもそのすき間に浸透し取り付け剛性や密着度を上げることもできます。また、フラットな設置面を得るにはスタッドも有効です。 |
 |
● ピックアップ用ケーブル
| 振動測定現場の様々なニーズに応えられるように取り回しのし易さ、耐久性を考慮した専用のケーブルです。 長さ、最大使用温度、3軸同時測定用など様々なタイプを揃えています。 |
| 型 式 | 長さ | 外形図 ※画像をクリックすると拡大表示します | 最大温度 |
|---|---|---|---|
| BC-0062 | 1.5m |  | 250℃ (ローノイズケーブル) |
| 3m | |||
| 5m | |||
| 10m | |||
| BC-0064 | 1.5m |  | 105℃ (同軸ケーブル) |
| 3m | |||
| 5m | |||
| 10m | |||
| BC-0065 | 1.5m |  | 160℃ (ローノイズケーブル) |
| 3m | |||
| 5m | |||
| 10m | |||
| BC-0061 | 3m |  | 105℃ (同軸ケーブル) |
● ネジ、アタッチメントなど
| 信頼性の高い計測のため専用設計されたネジ類をはじめ、ピンポイント測定に便利なコンタクトピン、振動計測用台座(スタッド)などを取り揃えています。 |
| 中継コネクタ | マグネット アタッチメント | コンタクトピン | M6 UNF つば付ネジ | チャージ コンバータ |
 |  |  |  |  |
| ミニチュア BNCアダプタ | 絶縁アタッチメント | M3ネジ | 10-32 UNFネジ | トーヨースタッド |
 |  |  |  |  |
